12.5x 精密变倍镜头

市场价： 0.00

价格： 0.00

商品信息

商品描述

特征：

兼容尼康和三丰物镜；
高分辨率（视场范围从0.24毫米到45.3毫米）；
可选分划板投影附件；

12.5倍精密变焦镜头对生物医学、半导体、电信及其他以显微镜应用为主的行业大有裨益。该光学设计采用模块化结构，并使用大像场数值孔径，可在多种镜头配置中实现高分辨率成像。该镜头可兼容大2/3英寸画幅的相机传感器。

一套完整的光学系统需配备电视管、一个手动上部变焦模块和一个下部模块。根据应用需求，可在下部模块上加装辅助镜头，以方便调节工作距离和视场。对于高倍率检测，可将12.5倍精密变焦与三丰及尼康物镜配合使用（提供适配器）。

同轴下部模块套件包括一个精密调焦同轴模块、一个同轴耦合器、一根40英寸光纤导光管以及一个合适的光纤适配器。可选的环形光源适配器（型号#59-684）可在同轴照明不适合预期应用时提供一种同轴外置照明的替代方案。分划板投影附件（型号#59-682）无需再使用配备十字线、圆形图案或其他类型靶标的额外电子设备来进行检测测量。该分划板投影头可兼容所有直径为21毫米的分划板。

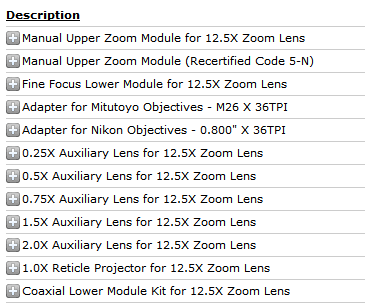

注意：规格选项卡下的所需组件完整列表。

	项目
需一件	1.5倍电视管
需一件	2.0倍电视管
必需	手动上部变焦模块
需一件	精细聚焦下部模块
需一件	同轴模块套件
可选	0.25倍辅助镜头
	0.50倍辅助镜头
	0.75倍辅助镜头
	1.5倍辅助镜头
	2.0倍辅助镜头
	三丰物镜适配器
	尼康物镜适配器
	环形光源导光适配器
	1.0倍十字线投影仪
	安装夹具
	0.629英寸内径，光纤导光适配器

		非同轴照明				同轴照明
辅助镜头	规格	1.5倍		2.0倍		1.5倍		2.0倍
		低	高	低	高	低	高	低	高
0.18倍 468毫米工作距离	NA MAG 视场*（毫米）	0.0035 0.14 45.6	0.015 1.8 3.65	0.0035 0.19 34.2	0.015 2.3 2.7	– – –	– – –	– – –	– – –
0.25倍 310毫米工作距离	NA MAG 视场*（毫米）	0.0048 0.20 32.8	0.025 2.4 2.6	0.0048 0.26 24.6	0.025 3.3 1.97	– – –	– – –	– – –	– – –
0.50倍 178毫米工作距离	NA MAG 视场*（毫米）	0.010 0.39 16.4	0.050 4.9 1.3	0.010 0.52 12.3	0.050 6.5 0.98	0.010 0.39 16.4	0.050 4.9 1.3	0.010 0.52 12.3	0.050 6.5 0.98
0.75倍 114毫米工作距离	NA MAG 视场*（毫米）	0.014 0.59 10.9	0.075 7.3 0.88	0.014 0.78 8.2	0.075 9.8 0.66	0.014 0.59 10.9	0.075 7.3 0.88	0.014 0.78 8.2	0.075 9.8 0.66
1.00倍（无辅助） 89毫米焦距	NA MAG 视场*（毫米）	0.019 0.78 8.21	0.10 9.8 0.66	0.019 1.0 6.4	0.10 13.0 0.49	0.019 0.78 8.21	0.10 9.8 0.66	0.019 1.0 6.4	0.10 13.0 0.49
1.5倍 52毫米工作距离	NA MAG 视场*（毫米）	0.029 1.17 5.47	0.15 14.6 0.44	0.029 1.6 4.10	0.15 19.5 0.33	0.029 1.17 5.47	0.15 14.6 0.44	0.029 1.6 4.10	0.15 19.5 0.33
2.0倍 32毫米 WD	NA MAG 视场*（毫米）	0.038 1.6 4.1	0.20 19.5 0.33	0.038 2.1 3.0	0.20 26.0 0.25	0.039 1.6 4.1	0.20 19.5 0.33	0.038 2.1 3.0	0.20 26.0 0.25
