可选波长激光功率计

市场价： 0.00

价格： 0.00

商品信息

商品描述

特征：

带EL背光的数字显示屏
可互换的紫外、可见光、近红外辐射计和光度计探测头
RS-232 测量仪版本或适配器选项可供选择
适用于ST的光纤适配器
N.I.S.T.可溯源

这款激光功率计是众多应用领域的必备之选，从生物刺激到电信通信无所不包。这些手持式设备具有极强的灵活性，且操作非常简便。

激光功率测量提供三种探测器头——紫外（200至1100纳米）、可见光（350至1100纳米）和近红外（800至1800纳米）。除了用于单波长的光电二极管探测器头外，我们还提供用于测量宽谱光源输出的探测器头。辐射计探测头在400至1000纳米波长范围内具有平坦的光谱响应，因此能够准确测量该光谱区域内任何宽谱光源的总功率。光度计探测头的光谱响应与人眼相似，因此可采用勒克斯（Lux）作为单位进行眼睛响应度的测量。

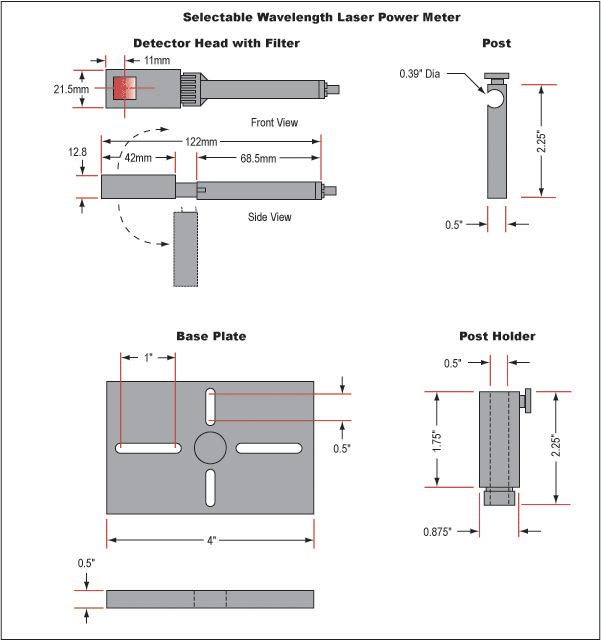

激光功率计在连接经过预先校准的探测器头时可识别该探测器头。探测器头可在180°范围内任意朝向，并配备一个可拆卸的直径0.5英寸、长度2.25英寸的柱状支架，以及外径0.875英寸/内径0.5英寸的柱状支架座，还配有一个3英寸×4英寸的滑动底座，便于安装于面包板上。注意：内六角螺钉不包含。螺头还配有可拆卸的校准滤镜。

功率计的各项功能可通过液晶显示屏上的菜单选项进行控制，这些菜单选项可由“菜单”按钮或液晶显示屏下方的三个“软”按钮来操作。用户可浏览所需菜单，以选择各种预设操作。高性能版本（型号#58-359）具备以下特点：可在板载存储多达54,000个数据点，分为10个文件；配备高分辨率屏幕，可选择数字或模拟显示模式；此外，还提供多项附加功能。

可用菜单包括：

功率读数：带单位，检测波长单位为nm
条形图：（120个分段）允许用户查看指定范围内相对检测到的功率
偏移：允许用户执行自动背景检测和偏移电流读数
缩放：允许用户放大显示的液晶条形图
量程：可在瓦特与分贝毫瓦之间选择量程（完整选型列于规格说明中）
滤波器：可通过每只探头配备的预校准滤波器进行读数。滤波器传输曲线已编程至仪表中
设置%：可选择检测到的光束百分比（从0.001%到100.000%）。非常适合涉及分束器或中性密度滤光片的激光系统
功率记录：在指定时间内，绘制激光功率在可编程的最小值和最大值之间的图表
调谐：允许对校准曲线进行精细调整
平均值：允许用户在指定波长、指定时间和指定类型（周期性或连续性）下获取平均功率值
波长：允许用户在探测器头的波长范围内选择波长（以1纳米为增量）
配置：将当前选择的滤波器、功率范围和激光器配置保存为默认设置
校准：可使用已知功率标准对所需波长进行校准
信息：显示所连接探测器头的型号和批号，便于追溯

仪表外壳采用高强度塑料模塑而成，配备支架和电磁干扰导电屏蔽层，可在脉冲激光附近使用。左侧设有开关。超扭曲液晶显示屏配有可切换的电致发光背光（仅在连接电源充电器时启用）、对比度调节功能以及12毫米的大尺寸数字显示。附带用户手册和电池充电器。该设备还配有符合ISO 10012-1标准的N.I.S.T.可追溯校准证书。

适用于标准仪表#55-642的可选RS232适配器可通过一根1.5米长的电缆，在激光功率计与用户电脑之间实现9600波特的连接。随附接口软件，且兼容LabVIEW®。

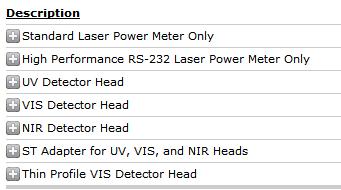

注意：完整系统需配备探测器头及激光功率计#55-642或#58-359。

激光功率计规格
	标准型号	高性能型号
波长	可选（精度1纳米以内）	可选（精度1纳米以内）
刷新时间	15次/秒	15次/秒
模拟输出	满量程1伏	1、2、5和10伏满量程
外形尺寸	长203毫米×宽95毫米×深38毫米	长208毫米×宽117毫米×深40毫米
LCD显示屏尺寸	122 x 32像素，12毫米数字	320 x 240像素，18毫米数字
重量	2磅	2磅
电池	可充电镍镉12V直流充电器（含）亦可用作墙插适配器	可充电镍镉12V直流充电器（含）亦可用作墙插适配器
使用寿命	每次充电后可连续使用18小时	每次充电后可连续使用18小时

紫外/可见/近红外探头——常用规格
光束位置依赖性	探测器区域范围内±2%
响应时间	0.2秒
损伤阈值	10W/cm²（无滤光片），50W/cm²（带滤光片）
重量	550克
尺寸
手柄	68.5毫米长×10毫米直径
头部	40.5mm 长 × 18mm 宽 × 10.2mm 深（无滤光片） 42毫米长×21.5毫米宽×12.8毫米深（带滤镜）

紫外/可见光/近红外探测器头
头部类型	紫外检测头	可见光检测头	近红外检测头
波长范围
无滤光片	200-1100nm	350-1100nm	800-1800纳米
带滤光片	220-1100纳米	400-1100纳米	800-1800纳米
功率刻度
无滤光片	3.000毫瓦、300.0微瓦、30.00微瓦、3.000微瓦、300.0纳瓦、30.00纳瓦、3.000纳瓦或分贝毫瓦	30.00毫瓦、3.000毫瓦、300.0微瓦、30.00微瓦、3.000微瓦、300.0纳瓦、30.00纳瓦或分贝毫瓦	30.00毫瓦、3.000毫瓦、300.0微瓦、30.00微瓦、3.000微瓦、300.0纳瓦或分贝毫瓦
带滤光片	300.0毫瓦、30.00毫瓦、3.000毫瓦、300.0微瓦或分贝毫瓦	300.0毫瓦、30.00毫瓦或分贝毫瓦	300.0毫瓦、30.00毫瓦或分贝毫瓦
最大脉冲能量
无滤光片	0.4µJ	2µJ	2µJ
带滤光片	15µJ	20µJ	20µJ
光圈	10mm x 10mm	10mm x 10mm	直径5mm
噪声	无滤波器时，中频段±1pW	光谱中段无滤光片时为0.02nW	光谱中段无滤光片时为0.2nW
精度
无滤光片	200至250nm：±5.0% 250至950nm：±3.0% 950至1100nm：±5.0%	350至400nm：±10.0% 400至950nm：±5.0% 950至1100纳米：±7.0%	800至1600纳米：±5.0% 1600至1800纳米：±7.0%
带滤光片	220至300纳米：±10.0% 300至950纳米：±5.0% 950至1100纳米：±7.0%	400至950nm：±5.0% 950至1100纳米：±7.0%	800至1600纳米：±7.0% 1600至1800纳米：±7.0%
背景扣除	不适用	在正常房间条件下，95-98%的背景可自动消除	不适用

紫外/可见/近红外探测器头的最大功率与波长关系
紫外检测头			可见光检测头			近红外检测头
波长	无滤光片	带滤光片	波长	不带滤光片	不带滤光片	波长	不带滤光片	带滤光片
250-350nm	3mW	300mW	<488nm	30mW	300mW	800nm	12mW	120mW
400nm	3mW	300mW	633nm	20mW	300mW	1000-1300纳米	30mW	300mW
600纳米	3mW	300mW	670纳米	13毫瓦	200毫瓦	1400纳米	30mW	250毫瓦
800-950纳米	2.5毫瓦	150毫瓦	790纳米	10毫瓦	100毫瓦	1500纳米	25毫瓦	80毫瓦
1064纳米	3mW	300mW	904纳米	10毫瓦	150毫瓦	1600纳米	30mW	100毫瓦
—	—	—	1064纳米	25毫瓦	250毫瓦	1800纳米	30mW	300mW

辐射计和光度计探头
头部类型	辐射计探头	光度计探头
波长范围	400 - 1000nm	400 - 700nm
功率/测量量程	8.000毫瓦、800.0微瓦、80.00微瓦、8.000微瓦、800.0纳瓦、80.00纳瓦、8.000纳瓦或分贝毫瓦	200.0千勒克斯、20.00千勒克斯、2.000千勒克斯、200.0勒克斯、20.00勒克斯、2.000勒克斯或英尺烛光
损伤阈值	10W/cm²	10W/cm²
最大功率与波长的关系	6mW（所有波长）	—
最大脉冲能量	1µJ	—
光圈	10mm x 10mm	2.4毫米×2.8毫米
响应时间	0.2秒	0.2秒
光束位置依赖性	±2%	—
噪声水平	中频段±2pW	中频段±1米勒克斯
背景扣除	不适用	不适用
精度	最坏情况下与平坦频谱的偏差为±10%（请参阅图表)	请参阅图表
重量	550克	550克
