漫反射栅格畸变测试板

市场价： 0.00

价格： 0.00

商品信息

商品描述

特点：

漫反射处理模仿陶瓷测试板；
在基板材料上镀铬膜；
轴上照明或轴外照明都没有眩光效应；
非常适合前置照明测试；

本品的漫反射处理与陶瓷目标靶相似，可将背部照明进行漫反射处理，防止成像面的眩光。使用本品可非常方便地进行精密测量成像面的畸变大小，可采用斑点测量分析软件计算出圆点的中心，计算出的值加个负号来修正，就可将成像中的畸变去除掉。可提供两种材质尺寸和3种圆点频率。本品可与各种镜头（广角镜头以及远摄镜头）配合使用。

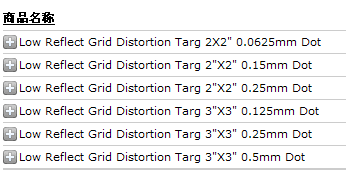

目标尺寸	图案尺寸	点直径（毫米）	点间距（毫米）	点尺寸精度	中心到中心精度
2英寸×2英寸	25×25	0.0625	0.125	± 3 微米	± 1 微米
2英寸×2英寸	25×25	0.1250	0.250	± 3 微米	± 1 微米
2英寸×2英寸	25×25	0.2500	0.500	± 3 微米	± 1 微米
3英寸 × 3英寸	50 × 50	0.1250	0.250	± 3 微米	± 1 微米
3英寸 × 3英寸	50 × 50	0.2500	0.500	± 3 微米	± 1 微米
3英寸 × 3英寸	50 × 50	0.5000	1.000	± 3 微米	± 1 微米
