特点：

• 吉赫兹高速响应；

• 小尺寸：50 x 50 x 45 毫米；

• 可提供400-1000纳米和850-1650纳米波长范围；

• 增益连续可调：1倍至100倍（ADP210）；

• 增益连续可调：1倍至10倍（ADP310）；

• 兼容SM05；

APD系列雪崩光电二极管是专为提供更高灵敏度和更低噪声而设计的半导体探测器，与标准PIN探测器相比具有显著优势。APD内置了一层额外的半导体材料，形成了一个雪崩区，其电场强度远高于PIN二极管耗尽区的电场强度。这使得被吸收光子产生的初始电子-空穴对能够通过与半导体晶格的碰撞，引发一系列电子-空穴对的级联效应。这种效应极大地提升了探测器的灵敏度，使APD成为那些需要更高灵敏度、更宽频带、低漏电流以及低噪声的应用的理想选择，尤其优于传统的PIN二极管。此外，APD的灵敏度和响应速度均足以满足纳秒脉冲固态激光器的特性表征需求。

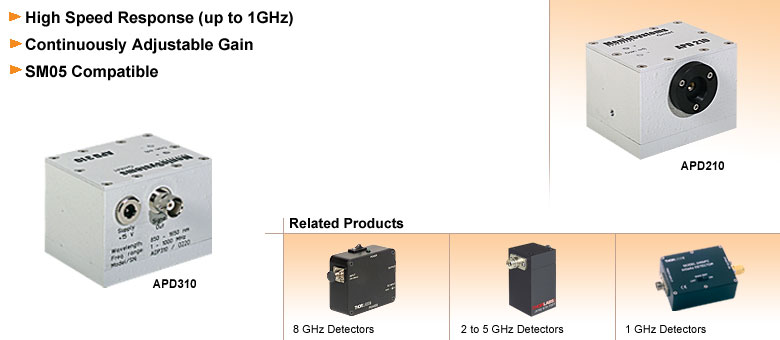

APD210在400至1000纳米波段的弱光应用中可提供卓越性能，而APD310则覆盖了850至1650纳米的InGaAs波段。APD通过采用温度补偿电路，在10至40摄氏度的工作温度范围内保持高增益稳定性，该电路可自动调节约150伏直流偏压，以确保器件始终运行于击穿电压附近。封装内集成了一款40分贝增益放大器，并采用交流耦合方式连接至输出BNC接口。输出阻抗匹配为50欧姆。APD210（APD310）探测器的电子带宽分别为1至1600兆赫（1至1800兆赫），并配备用户可调电位器，从而实现连续增益调节。

APD系列配备SM05螺纹，便于轻松集成到Thorlabs全系列透镜筒和笼式组件中。探测器底部设有一个公制（M4）安装孔，并配有一个M4转8-32适配器，可用于后期安装。紧凑的封装设计使APD能够直接替换到现有装置中，同时保持其在工作台上的占用空间小巧。
