功能：

• 可在可见光至近红外波长范围内工作；

• 12位A/D分辨率；

• 可扩展至四个通道；

• USB或独立运行；

• 非常适合自动对准；

• 每个端口的对准指示器；

• 兼容SM05镜头筒；

• 紧凑占地面积；

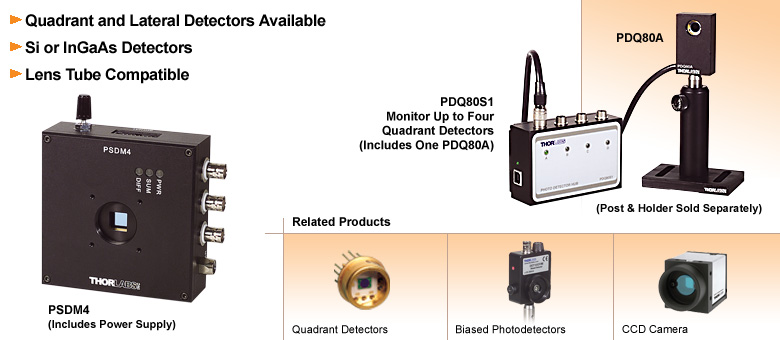

PDQ80S1 位置传感系统搭配PDQ80A探测器采用硅探测器设计，可实现对400 nm至1050 nm波长范围内入射光的精确路径对准。PDQ80S1 随附一个四象限光电二极管、一个四通道四象限探测器集线器、软件以及一根2米长的USB电缆。额外的四象限探测器（PDQ80A）可单独购买。每个集线器最多可容纳四个四象限光电二极管探测器；每个探测器均配有一个绿色LED指示灯，当光束相对于该特定传感器的功率密度居中时，该指示灯将点亮。需要注意的是，这一位置可能并非光束的几何中心。

要使用此特定设备，光斑尺寸必须小于四象限光电二极管阵列的直径7.8毫米。不过，为防止光束偏移，建议光束直径应小于3.9毫米。此外，由于当光斑较大区域跨过四象限之间的边界时，检测到的信号强度会显著降低，因此建议光束直径大于1毫米。综上所述，建议将此设备用于直径为1毫米< Ø < 3.9毫米的光束。

PDQ80S1可在USB设备模式或独立模式下运行。在USB设备模式下，PDQ80S1可连接至高速USB 2.0端口，并通过随附的光束对准显示程序借助PC进行操作。此外，PDQ80S1也可作为独立系统运行，只需使用带USB端口的交流电源供电即可。无论采用哪种模式，PDQ80S1对传感器数据的获取与处理方式完全相同。需要注意的是，PDQ80S1出厂时默认禁用了独立模式。不过，您可利用随附的软件轻松启用此模式。

该设备随附的应用软件包含一个带传感器XY显示功能的实时图形用户界面（有关更多信息，请参阅“软件”选项卡）。尽管PDQ80S1能够将模拟传感器输入数据转换为数字格式，最高分辨率可达±2047，但GUI的缩放系数会将最大分辨率限制在距传感器中心±1500个单位。因此，对于直径为3.9毫米的光束，显示分辨率约为3微米。
