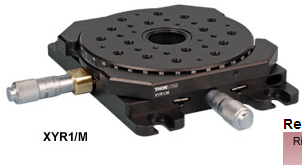

XYR1 是一款低轮廓的 XY 轴平移平台，可绕 Z 轴进行连续旋转。中央带 SM1 螺纹的通孔使该平台适用于需要从样品下方进行照明的成像应用。该平台配备了一组 1/4 英寸-20（M6）和 8-32（M4）螺纹孔，可用于安装样品和组件。此外，该平台在中央通孔周围设有八个4-40螺纹孔，因此无需使用转接件即可与Thorlabs的30毫米或60毫米笼式系统配合使用。

平移台上的X轴和Y轴微米计的行程范围为1/2英寸（13毫米）。平移台安装面外缘刻有的角度刻度，便于用户设定台面的角度方向，随后可通过锁定紧定螺钉将该角度固定。 锁定旋转轴并不会阻止沿X轴和Y轴的平移。为防止附着部件干扰平台的旋转或平移，旋转平台的顶面高于XYR1的框架。
