特性：

• 非常适合校准高功率激光二极管；

• 整套产品已组装好发货（不含激光及非球面透镜）；

• 兼容我们广泛的Ø1英寸镜头筒系列；

• 广泛的准直光学元件选择；

这些便捷套件提供了快速组装和准直激光二极管所需的所有基本组件。两种套件均采用笼杆和笼板，并搭配适用于各种激光二极管封装的专用组件进行组装。笼板安装在笼杆上，笼杆可实现粗略的位置调节，并确保激光二极管与准直光学元件之间出色的中心对中心对齐。

可通过旋转S1TM09准直镜适配器，对非球面准直透镜相对于激光二极管封装进行精细调整。该适配器采用SM1系列（1.035英寸-40）外螺纹加工而成，以匹配的螺纹孔。CP02笼板。

使用我们的扳手可方便地将非球面镜片安装到我们的适配器中，也可将适配器安装到我们各种镜头筒和笼式系统中。

Thorlabs 提供种类丰富的激光二极管和非球面透镜。

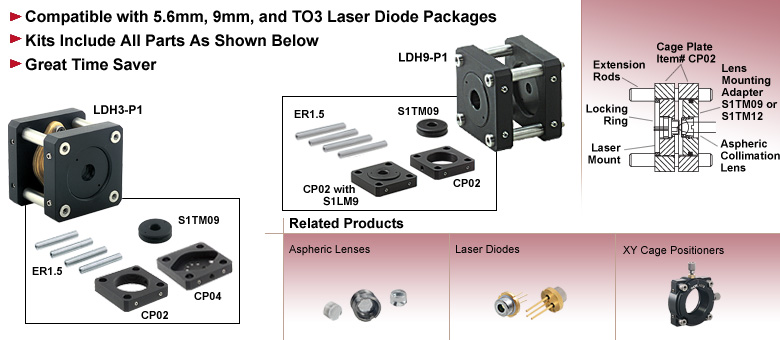

LDH3-P1：TO3准直组件

LDH3-P1准直组件可与T03激光组件以两种方式配合使用。如果激光输出功率较低且无需散热，则可直接将激光器安装至CP04安装板上（见上文）。对于更高功率的激光器或需要更好温度控制的情况，可将LDH3直接安装到任何专为容纳TO3激光组件而设计的散热器上。部件包括CP02, CP04, ER1.5和S1TM09。

LDH9-P1：Ø5.6mm至Ø9mm准直套件

LDH9-P1准直组件专为配合直径5.6毫米至9毫米的小型激光组件而设计。如右上图所示，激光二极管安装在S1LM9内部，而S1LM9又安装于CP02之中。一个已安装的非球面透镜通过螺纹旋入S1TM09，随后S1TM09再旋入第二个CP02。整个系统通过精密的笼式组件杆实现中心对齐，从而可在光束传播轴上进行手动定位。部件包括CP02（×2）、ER1.5, S1TM09和S1LM9。
